Jaringan memang tidak pernah lepas dari yang namanya kabel LAN/UTP. Pemasangan kabel LAN memang tidak dilakukan setiap saat sehingga wajar jika seorang networker lupa lagi urutan warna kabel LAN/UTP (Saya pun juga terkadang lupa). maka disini saya akan share urutan pemasangan warna kabel LAN untuk mengingatkan kembali baik tipe Straight maupun tipe Cross.

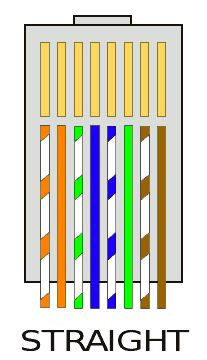

Tipe Straight
Untuk pemasangan tipe straight maka kedua ujung urutan warnanya sama
straight-straight.
Ujung A | Ujung B |

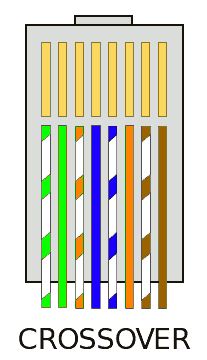

Tipe Cross
Untuk pemasangan tipe cross maka ujung A gunakan straight dan ujung B gunakan cross, sehingga
straight-cross.
| Ujung A | Ujung B |
Untuk mempermudah dalam mengingat tipe cross anda cukup menghafal saja urutan warna straight kemudian untuk merubah menjadi cross adalah
13-26 maksudnya kabel pertama (1) ditukar posisi dengan kabel no 3 kabel kedua (2) ditukar posisi dengan kabel no 6
Note: urutan kabel jika dilihat dari gambar adalah dari kiri nomor 1 (warna putih-orange) dan paling kanan adalah nomor 8 (coklat) Semoga informasi ini dapat bermanfaat juga bagi networker yang lain.
